80G水位计

、

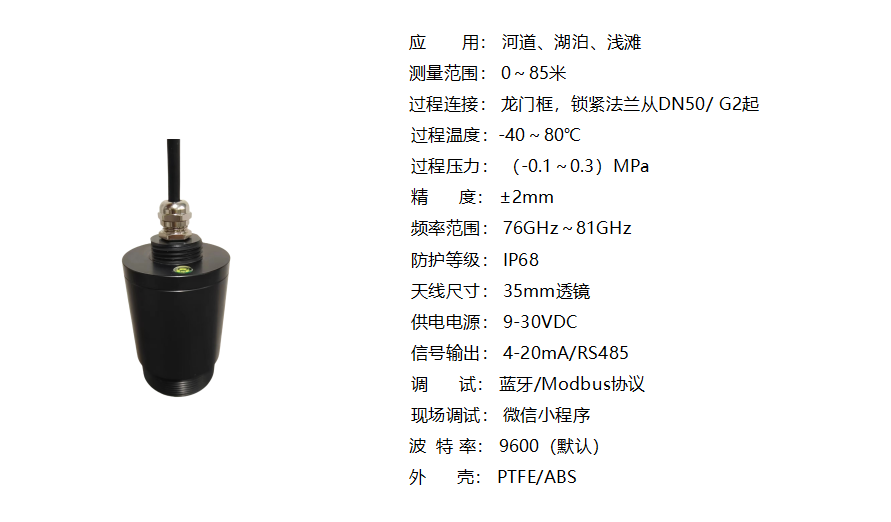

80G雷达水位计

80G雷达水位计的特点

1.  波束角小，能量集中，具有更强抗干扰能力，更高的测量精度
2.  体积小，重量较轻，便于安装
3.  防护等级高达IP68、适合多种水位测量场合
4.  测量范围最高可达85米，覆盖大型水库等水位测量
5.  多种输出电路接口与采集系统配合

ZYRD-80仪表安装

     一：安装前的准备

1. 请注意以下事项，以确保仪表能正确安装： 请预留足够的安装空间。 请避免强烈震动的安装场合。
2. 图示说明及安装位置

                                                                                     雷达水位计安装示意图（一）

                                                                                       雷达水位计安装示意图（二）

      注：雷达天线发射微波时，都有一定发射角。从天线下缘到被测介质表面之间，及发射微波 波束所辐射的区域内不得有障碍物。因此安装时应尽可能避开遮挡设施，必要时须进行 “虚假回波学习”。安装仪表时还要注意：最高液位不得进入测量盲区。

ZYRD-80电气连接

     （一）供电电压：Modbus-RS485/ 4~20mA

               供电电源和RS485Modbus信号线,具体供电电压范围参见技术数据

    （二）安全指导：

1. 请遵守当地电气安装规程的要求！
2. 请遵守当地对人员健康和安全的规程要求。
3. 所有对仪表电气部件的操作必须由经过正规培训的专业人员完成。
4. 请检查仪表的铭牌确保产品规格符合您的要求。
5. 请确保供电电压与仪表铭牌上的要求一致。

     （三）防护等级：

      本仪表完全满足防护等级 IP68 的要求，请确保电缆密封头的防水性。

    如何确保安装满足IP68的要求：

      请确保密封头未受损。

      请确保电缆未受损。

      请确保所使用的电缆符合电气连接规范的要求。

      在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体。

      请拧紧电缆密封头。

      请将未使用的电气接口用盲堵堵紧

   ZYRD-80 仪表调试

  （一）雷达水位计有两种调试方法：

        1、手机蓝牙调试/通过微信小程序连接蓝牙调试雷达

        2、上位机调试/通过MUDBUS协议调试

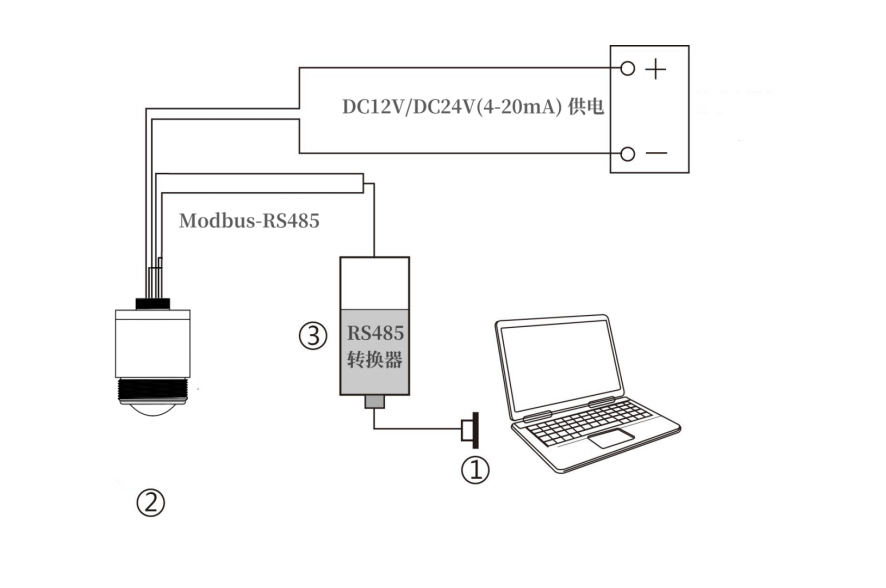

  （二）上位机调试：通过RS485转换器与上位机相连

        ① USB接口

        ② 雷达水位计

      ③ RS485转换器
